راهنمای جامع تشخیص سایز و رزوه اتصال کویل به دستگاه
فهرست مطالب
خلاصه کاربردی: تشخیص سایز و رزوه صحیح اتصال کویل به دستگاه، مانع از هرز شدن رزوه، نشتی ایجوس، نوسان مقاومت (اهم) و خطای No Atomizer میشود. استاندارد اصلی اکثر دستگاهها رزوه 510 (قطر ۷ میلیمتر با گام ۰.۵) است، اما در سیستمهای جدیدتر، اتصالات پرسی (Push-Fit) با اورینگهای خاص جایگزین شدهاند. اندازهگیری دقیق با کولیس و بررسی پین مثبت (پین مرکزی) دو گام حیاتی در اطمینان از سازگاری کامل است.
تشخیص دقیق سایز، گام رزوه و پایه اتصال کویل به دستگاه، اولین و مهمترین قدم برای جلوگیری از آسیب به برد الکترونیکی، هرز شدن پیچها و نشتی مایع است. استفاده از کویل یا اتومایزر ناسازگار میتواند به اتصال کوتاه یا صدمه دائمی به کانکتور دستگاه منجر شود. در این مقاله عملی، یاد میگیرید چگونه بدون نیاز به تجهیزات پیچیده، سایز رزوه و نوع اتصال کویل خود را دقیقاً شناسایی کنید.

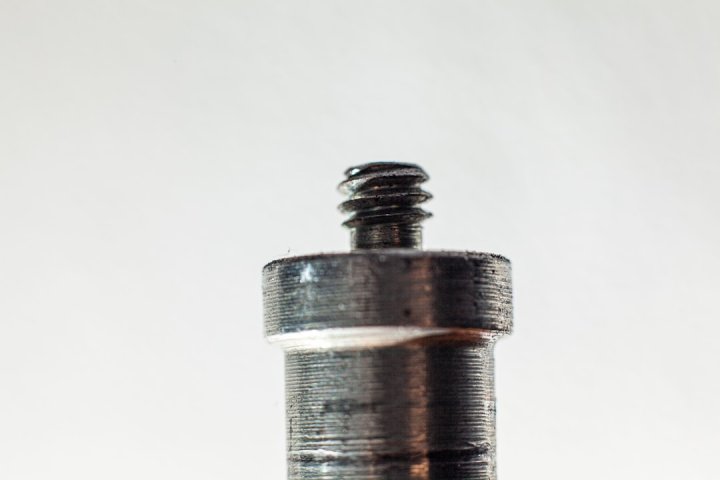

چرا تشخیص درست سایز و رزوه کویل اهمیت دارد؟
بخش اتصال کویل یا اتومایزر به ماد (Mod)، مسیر انتقال جریان الکتریکی از باتری به المان حرارتی است. این اتصال باید دو شرط اساسی را برآورده کند: محکم بودن مکانیکی جهت جلوگیری از افتادن و اتصال کامل الکتریکی بدون مقاومت افزوده.
کوچکترین عدم تطابق در گام رزوه (Distance between threads) یا قطر پایه باعث میشود پیچ بهزور بسته شده و رزوههای آلومینیومی یا برنجی بدنه دستگاه بریزند. اگر بررسی انواع تجهیزات استاندارد مد نظرتان است، میتوانید مدلهای استاندارد را در دسته دستگاههای ویپ و پاد سیستم مشاهده کنید تا دید بهتری نسبت به تنوع اتصالات پایه داشته باشید.

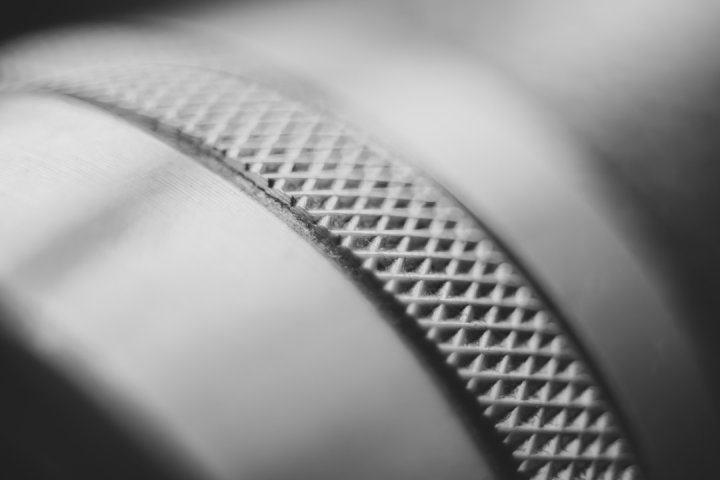

انواع اصلی اتصالات کویل و اتومایزر
۱. رزوه استاندارد ۵۱۰ (510 Threading)
نام ۵۱۰ از ۱۰ رزوه با طول مجموع ۵ میلیمتر گرفته شده است (هرچند امروز طول آن متغیر است). مشخصات فنی دقیق رزوه ۵۱۰ استاندارد عبارت است از:
- قطر خارجی پیچ نرینه (Male Thread): ۷ میلیمتر (M7)
- گام رزوه (Thread Pitch): ۰.۵ میلیمتر
- پین مرکز (Center Pin): قطب مثبت الکتریکی که توسط یک عایق پلاستیکی (PEEK یا Delrin) از بدنه منفی جدا شده است.
۲. سیستمهای اتصال پرسی (Push-to-Fit / PNP)
در این سیستم، کویل هیچ رزوهای ندارد. کویل فقط با فشار دست وارد محفظه اتومایزر یا کارتریج میشود و آببندی آن بر عهده یک یا چند اورینگ (O-Ring) سیلیکونی است. برای تشخیص سایز در این کویلها، قطر بدنه استوانهای کویل (مثلاً ۹.۵ میلیمتر، ۱۰.۵ میلیمتر یا ۱۲ میلیمتر) و محل شیارهای اورینگ ملاک اصلی سازگاری است.
۳. رزوههای خاص و سیستم eGo
اتصالات eGo دارای یک رزوه خارجی بزرگتر (M12x0.5) در کنار رزوه داخلی ۵۱۰ هستند. این نوع اتصال بیشتر در دستگاههای قدیمیتر یا قلمی دیده میشود و برای اتصال به دستگاههای مدرن ۵۱۰ نیاز به تبدیل (Adapter) دارد.
روشهای عملی اندازهگیری و تشخیص سایز رزوه
اگر مشخصات کویل یا پایه دستگاه روی جعبه آن درج نشده است، با انجام گامهای زیر میتوانید سایز دقیق را به دست آورید:
-
اندازهگیری قطر خارجی با کولیس (Vernier Caliper):
فکهای کولیس را روی تاج رزوه (بخش بیرونی رزوه نرینه) قرار دهید. اگر عدد نمایش داده شده حدود ۶.۸ تا ۷.۰ میلیمتر باشد، رزوه شما M7 یا همان ۵۱۰ است. -
بررسی گام رزوه (Pitch Gauge):
گام رزوه، فاصله بین تاج دو دنده متوالی است. استاندارد ۵۱۰ دارای گام ۰.۵ میلیمتر است. اگر دندهها درشتتر به نظر میرسند (مثلاً ۰.۷۵ یا ۰.۸)، رزوه صنعتی غیر استاندارد است و نباید به دستگاه پیچ شود. -
سنجش ارتفاع پایه اتصال:
ارتفاع بخش رزوهدار اتومایزر را از کف تا انتهای پین مثبت بسنجید. این ارتفاع بهطور استاندارد باید بین ۴.۵ تا ۵.۵ میلیمتر باشد. ارتفاع بیشتر میتواند کانکتور دستگاه را له کند و ارتفاع کمتر باعث خطای No Atomizer میشود. -
بررسی شیارهای هوای پایه (Airflow Slots):
برخی کویلهای رزوهدار در بخش انتهایی رزوه دارای شیار ورود هوا هستند. اگر دستگاه شما جریان هوا را از کانکتور میگیرد، کویل حتماً باید دارای این شیارها باشد.
جدول مقایسهای اتصالات و رزوههای رایج
جدول زیر مشخصات فنی انواع پایه کویل و اتومایزر را نشان میدهد تا هنگام خرید قطعه جایگزین دچار اشتباه نشوید:
| نوع اتصال / رزوه | مشخصات فنی و کاربرد اصلی |
|---|---|
| استاندارد ۵۱۰ (M7x0.5) | قطر ۷mm، گام ۰.۵mm؛ متداولترین اتصال در اکثر اتومایزرها و مادهای مدرن. |
| اتصال eGo (M12x0.5) | قطر ۱۲mm خارجی؛ مخصوص دستگاههای قلمی قدیمی یا کلیرومایزرهای خاص. |
| پرسی ۱۰.۵ میلیمتری (PNP Standard) | بدون رزوه، نصب با فشار، دارای ۲ اورینگ؛ رایج در پاد-مادهای سری متوسط و قوی. |
| پرسی ۸.۵ میلیمتری (Micro PNP) | بدون رزوه، قطر کم؛ مخصوص پاد سیستمهای کوچک MTL جهت مصرف سالت نیکوتین. |
| رزوه اختصاصی داخل تانک (Internal Tank Thread) | رزوههای ریز با قطر متفاوت (مثل سری GT یا GTX) که مستقیماً به پایه تانک پیچ میشوند. |
نکات تخصصی و تجربی در تعویض و نصب کویل
در ادامه ۳ نکته فنی و کارگاهی بیان شده که معمولاً در دفترچههای راهنما ذکر نمیشوند اما رعایت آنها عمر دستگاه شما را چند برابر میکند:
-
۱. میزان بیرونزدگی پین مثبت (Pin Protrusion):
در اتومایزرهای رزوهای، پین مرکز (مثبت) باید حداقل ۰.۵ میلیمتر از رزوه خارجی (منفی) بیرونتر باشد. اگر پین همسطح یا داخلتر باشد، هنگام بستن روی مادهای مکانیکی یا اتصالات هیبریدی، موجب اتصال کوتاه مستقیم باتری و انفجار آن خواهد شد. -
۲. عدم فشار بیش از حد هنگام بستن (Over-tightening):
بستن رزوه ۵۱۰ یا کویل پیچی با نیروی زیاد، عایق Delrin/PEEK پین مثبت را فشرده و له میکند. این کار باعث نوسان دائمی مقاومت کویل (Atomizer Resistance Jump) و در نهایت سوختن چیپست دستگاه میشود. پیچ را تا حدی بپیچید که مقاومت طبیعی احساس شود. -
۳. انطباق تراکم اورینگ در سیستمهای پرسی:
در کویلهای پرسی، تنها سایز فیزیکی مهم نیست؛ ضخامت اورینگها باید دقیقاً با قطر داخلی محفظه کارتریج همخوانی داشته باشد. اگر کویل خیلی راحت جا میرود، با اولین گرم شدن ایجوس، خطای نشتی شدید به سمت کانکتور رخ خواهد داد.
عیبیابی سریع مشکلات اتصال کویل
اگر پس از تعویض یا بستن کویل با مشکل مواجه شدید، جدول عیبیابی زیر راهنمای سریع شماست:
مشکل ۱: پیام Check Atomizer یا No Atomizer روی صفحه دستگاه
علت: عدم تماس پین مثبت کویل با پین فنری دستگاه یا کثیف بودن رزوه.
راهحل عملی: پایههای اتصال را با الکل ایزوپروپیل پاک کنید. در صورت امکان، پین مثبت کویل را بسیار کم (در حد ۰.۲ میلیمتر) به بیرون بکشید تا اتصال برقرار شود.
مشکل ۲: سفت چرخیدن رزوه و گیر کردن آن در نیمه راه
علت: عدم تطابق گام رزوه (Thread Pitch) یا کج بستن ابتدای رزوه (Cross-threading).
راهحل عملی: به هیچ عنوان فشار وارد نکنید. قطعه را باز کرده، آن را کاملاً عمود نگه دارید و ابتدا نیمدور برعکس (پادپادساعتگرد) بچرخانید تا صدای «کلیک» افتادن رزوه در شیار را بشنوید، سپس موافق عقربههای ساعت بپیچید.
مشکل ۳: تغییر مداوم عدد اهم (مقاومت) روی نمایشگر
علت: شل بودن کویل در پایه اتومایزر یا خراب شدن عایق زیر پین.
راهحل عملی: کویل را داخل تانک سفت کنید. اگر کویل پرسی است، مطمئن شوید تا آخرین نقطه به داخل فشار داده شده و پایه فلزی آن کاملاً همسطح بدنه تانک قرار گرفته است.
پرسشهای متداول
آیا میتوان از تبدیل ۵۱۰ به eGo استفاده کرد؟
بله، آداپتورهای برنجی ۵۱۰ به eGo در بازار موجود هستند که روی رزوه ۵۱۰ دستگاه پیچ شده و امکان نصب اتومایزرهای قدیمی eGo را فراهم میکنند.
از کجا بفهمم کویل دستگاه من پرسی است یا رزوهای؟
اگر روی انتهای کویل دندههای پیچ دیده میشود، رزوهای است. اگر انتهای کویل صاف بوده و دارای اورینگهای رنگی (سیلیکونی) باشد، از نوع پرسی (Push-Fit) است.
آیا کویلهای پرسی برندهای مختلف به هم میخورند؟
در اکثر موارد خیر. حتی اگر قطر دو کویل یکسان باشد، تفاوت در ارتفاع شیار اورینگها یا قطر پین انتهایی باعث نشتی شدید یا عدم شناسایی کویل توسط دستگاه میشود.
چرا با وجود یکسان بودن سایز رزوه، اتومایزر روی ماد روشن نمیشود؟
این مشکل معمولاً به دلیل کوتاه بودن پین مثبت اتومایزر یا فرورفتگی پین فنری دستگاه روی میدهد. پاکسازی پایه و اطمینان از سلامت فنر کانکتور ماد، مشکل را حل میکند.
اگر رزوه ۵۱۰ دستگاه هرز شود، راه ترمیمی وجود دارد؟
اگر هرزشدگی جزئی باشد، استفاده از نوار تفلون روی رزوه نرینه اتومایزر بهطور موقت مشکل را حل میکند، اما برای حل دائمی باید کانکتور ۵۱۰ ماد توسط تعمیرکار تعویض شود.
سوالات متداول
رزوه ۵۱۰ چیست و چه ابعادی دارد؟
رزوه ۵۱۰ استانداردترین نوع اتصال اتومایزر به ماد است که دارای قطر خارجی ۷ میلیمتر (M7) و گام رزوه ۰.۵ میلیمتر میباشد.
اگر سایز رزوه کویل با دستگاه مطابقت نداشته باشد چه میشود؟
عدم تطابق باعث هرز شدن رزوهها، له شدن پین مثبت، نشتی ایجوس به داخل مدار و بروز خطای No Atomizer یا اتصال کوتاه میشود.
تفاوت سیستم اتصال پرسی (PNP) با سیستم رزوهای چیست؟
سیستم پرسی فاقد رزوه پیچ شونده است و کویل تنها با فشار دست وارد محفظه شده و توسط اورینگهای سیلیکونی آببندی میشود.
چگونه سایز رزوه کویل را بدون تجهیزات پیشرفته اندازهگیری کنیم؟
با استفاده از یک کولیس ساده میتوانید قطر خارجی رزوه را بسنجید؛ اگر عدد حدود ۷ میلیمتر باشد، اتصال از نوع استاندارد ۵۱۰ است.
