راهنمای کامل تشخیص و تعمیر پورت شارژ پاد سیستم
فهرست مطالب مقاله:
اگر پاد سیستم شما شارژ نمیشود، چراغ آن چشمک میزند یا فقط در یک زاویه خاص شارژ میگیرد، نیازی به دور انداختن دستگاه نیست. در ۸۰ درصد مواقع، مشکل پورت شارژ با تمیزکاری اصولی یا احیای اتصالات پایهها حل میشود. این راهنمای کاربردی به شما یاد میدهد چگونه بدون آسیب به برد الکترونیکی، پورت خراب را عیبیابی و تعمیر کنید.
خلاصه کاربردی مقاله:
خرابی پورت شارژ پاد سیستم معمولاً ناشی از تجمع پرز و گردوغبار، شکستن پایههای لحیم روی برد یا سوختن ایسی شارژ به دلیل استفاده از شارژر فست (فست شارژ گوشی) است. قبل از هر اقدامی، پورت را با الکل ۹۹ درصد و خلال دندان چوبی پاک کنید؛ اگر مشکل حل نشد، نیاز به چک کردن ولتاژ ورودی و لحیمکاری مجدد پایهها خواهید داشت.
علتهای اصلی شارژ نشدن پاد سیستم
پاسخ کوتاه:
اصلیترین علتهای قطع شارژ پاد سیستم عبارتند از: کثیفی و تجمع جرم درون پورت، شکستگی فیزیکی پینهای داخلی، قطع شدن اتصال لحیم پورت به برد اثر ضربه، و سوختن مدار شارژ به دلیل استفاده از آداپتورهای قدرتمند بالای ۱ آمپر.
پاد سیستمها ابزارهای حساس الکترونیکی هستند که مدار شارژ بسیار سادهای دارند. برخلاف گوشیهای هوشمند که تراشههای مدیریت توان پیشرفته دارند، برد شارژ پاد سیستمها در برابر نوسانات ولتاژ و فشار فیزیکی آسیبپذیر است. بررسی دقیق مشکلات نشان میدهد که موارد زیر بیشترین سهم را در خرابی پورت دارند:
- تجمع آلودگی و نفوذ جویس: پرز جیب شلوار یا لیک شدن ایجوس به داخل سوکت، مانع برقرار شدن اتصال الکتریکی میان کابل و پینها میشود.
- شکستگی پایه منفی یا مثبت (VBUS/GND): کشیده شدن کابل هنگام شارژ باعث فشارهای زاویهای شده و لحیم سردی یا شکستگی پایه را ایجاد میکند.
- استفاده از شارژر فست گوشی: آداپتورهای فست شارژ (۲۰ وات به بالا) ولتاژ یا جریان نامناسبی وارد مدار میکنند که باعث سوختن ایسی شارژ (معمولاً سری TP4056 یا ETA6003) میشود.
- دفرمه شدن زبانه داخلی پورت Type-C یا Micro-USB: جا زدن نامناسب و با فشار کابل شارژ، زبانه وسط پورت را متلاشی میکند.
جدول تشخیص نوع عیب پورت شارژ
قبل از دست به به کار شدن برای تعمیر، باید بر اساس نشانه دستگاه متوجه شوید که مشکل از کثیفی است، خرابی سختافزاری پورت رخ داده یا مدار اصلی سوخته است.
| نشانه و رفتار دستگاه | علت احتمالی و روش تشخیص اولیه |
|---|---|
| کابل تا انتها وارد پورت نمیشود | وجود جرم، پرز لباس یا آشغال در عمق سوکت. نیاز به تمیزکاری مکانیکی دارد. |
| شارژ فقط با فشار دادن کابل به یک سمت وصل میشود | شکستگی لحیم پایه پورت به برد (لحیم سردی) یا گشاد شدن بدنه فلزی سوکت. |
| دستگاه به شدت داغ میشود ولی شارژ نمیشود | اتصال کوتاه در پورت یا سوختن ایسی شارژ. شارژر را فوراً جدا کنید. |
| چراغ دستگاه بدون توقف سریع چشمک میزند | عدم دریافت ولتاژ استاندارد یا قطع شدن مسیر باتری به برد به دلیل جریانات غیرمجاز. |
| هیچ بازخورد نوری هنگام اتصال کابل وجود ندارد | پورت کاملاً قطع شده، باتری به ولتاژ صفر رسیده یا برد اصلی آسیب کلی دیده است. |

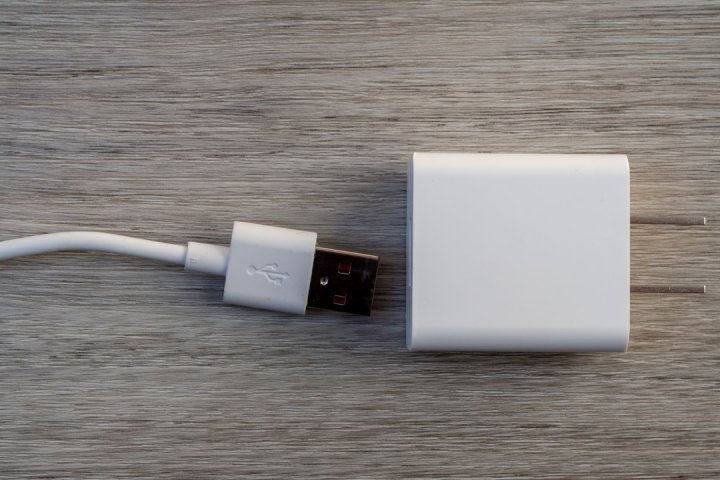

آموزش گامبهگام تمیز کردن ایمن پورت شارژ
پاسخ کوتاه:
برای تمیز کردن پورت شارژ پاد سیستم، حتماً کارتریج را جدا کنید، سپس با استفاده از یک خلال دندان چوبی باریک و مقدار کمی الکل ایزوپروپیل بالای ۹۰ درصد، جرمها را خارج کنید. هرگز از سوزن فلزی یا الکل صنعتی درصدم پایین استفاده نکنید.
بیش از ۵۰ درصد مشکلاتی که کاربران آن را خرابی پورت تلقی میکنند، فقط لایه متراکمی از پرز جیب یا چربی ایجوس است که روی پینهای اتصال قرار گرفته است. مراحل زیر را برای احیای سوکت انجام دهید:
- خاموش کردن و ایمنسازی: ابتدا دستگاه را در صورت امکان خاموش کرده و کارتریج (مخزن) را جدا کنید تا از فعال شدن ناگهانی کویل جلوگیری شود.
- تخلیه اولیه جرم با ابزار غیررسانا: یک خلال دندان چوبی را نوکتیز کنید. با دقت آن را وارد سوکت کرده و به آرامی در کف سوکت بچرخانید تا پرزهای فشرده شده بیرون بیایند. از ابزار فلزی مثل سوزن یا سنجاق استفاده نکنید چون پینها را شورت (اتصال کوتاه) میکند.
- شستشو با الکل ایزوپروپیل (سولار): مقدار بسیار کمی الکل ایزوپروپیل (ترجیحاً ۹۹٪) روی نوک خلال دندان یا گوشپاککن بسیار باریک بمالید. الکل نباید چکهکننده باشد. درون پورت و دیوارهها را شستشو دهید تا چربی جویس حل شود.
- خشکسازی کامل: ۵ تا ۱۰ دقیقه صبر کنید تا الکل کاملاً تبخیر شود. میتوانید از اسپری باد یا اسپری خشک مخاطبین الکترونیکی برای خروج باقیمانده الکل و ذرات استفاده کنید.
اگر قصد خرید یک دستگاه جدید و مقاومتر را دارید یا تمایل دارید مدلهای جدید بازار را بررسی کنید، پیشنهاد میکنیم مشخصات و قیمتهای انواع دستگاههای پاد سیستم را مشاهده کنید تا در صورت عدم امکان تعمیر، بهترین جایگزین را انتخاب کنید.
آموزش لحیمکاری و تعویض پورت Micro-USB و Type-C
پاسخ کوتاه:
تعویض پورت شارژ نیازمند هویه نوکتیز، روغن فلکس، قلعکش و سوکت جایگزین همسایز است. با گرم کردن پایههای تثبیتکننده و پینهای دیتا/توان، پورت قدیمی برداشت شده و سوکت جدید با فلکس و سیم قلع مرغوب روی برد لحیم میشود.
اگر تمیزکاری پورت نتیجه نداد و مطمئن شدید کابل و آداپتور سالمی دارید، مشکل فیزیکی در اتصال پورت به برد وجود دارد. برای تعمیر سختافزاری مراحل زیر را طی کنید:
ابزار مورد نیاز برای تعمیر:
- هویه قابل تنظیم (توان ۴۰ تا ۶۰ وات) یا هیتر (Hot Air)
- روغن فلکس ژلهای (برای روان شدن قلع)
- سیم قلع باکیفیت (دارای درصد سرب مناسب برای ذوب سریع)
- پورت Micro-USB یا Type-C با پایه (Footprint) دقیقاً مشابه پورت فابریک
- مولتیمتر دیجیتال برای تست بوق (تست اتصال)
مراحل عملی تعویض یا شارژ لحیم:
- باز کردن بدنه دستگاه: با ابزار پلاستیکی (پیک یا اسپاتول)، کاور پاد را باز کنید. باتری لیتیومی را حتماً از برد اصلی جداسازی کنید (حداقل سیم مثبت باتری را با هویه بردارید) تا هنگام کار خطری ایجاد نشود.
- بررسی پایهها زیر ذرهبین: گاهی اوقات پورت سالمت است و فقط پایههای پسین (VBUS و GND) از روی پد خنک جدا شدهاند. در این حالت کمی روغن فلکس زده و نوک هویه داغ را روی پایه بگذارید تا قلع مجدداً ذوب و متصل شود (تجدید لحیم).
- جدا کردن پورت آسیبدیده: اگر زبانههای داخل پورت شکسته است، روی تمام پایهها روغن فلکس بزنید. با هیتر با دمای حدود ۳۲۰ درجه سانتیگراد یا با هویه و سیم قلعکش، قلع پایههای نگهدارنده بدنه و پایههای سیگنال را بردارید تا پورت آزاد شود.
- تمیز کردن پدها: با سیم شیلد (قلعکش) و الکل، سطح پدهای روی برد را کاملاً صاف و تمیز کنید تا هیچ برآمدگی قلع باقی نماند.
- نصب پورت جدید: پورت جدید را دقیقاً روی پدها تنظیم کنید. ابتدا پایههای نگهدارنده بدنه فلزی را لحیم کنید تا پورت محکم شود. سپس با نوک ریز هویه و مقدار بسیار کمی قلع، پایههای مثبت و منفی خروجی ولتاژ را به برد متصل نمایید. دقت کنید پایهها به هم متصل نشوند.
- تست ولتاژ با مولتیمتر: قبل از وصل کردن باتری، کابل شارژ را بزنید. مولتیمتر را روی ولتاژ مستقیم (DC) قرار داده و پدهای ورودی روی برد را اندازه بگیرید. باید عددی حدود ۴.۸ تا ۵.۲ ولت را نشان دهد.
اشتباهات مهلکی که پاد سیستم را نابود میکند
تجربه نشان داده بسیاری از دستگاههایی که برای تعمیر میآیند، نه به خاطر استهلاک طبیعی، بلکه به دلیل خطاهای ساده کاربران در نگهداری و تعمیر ناشیانه کلا از کار افتادهاند. مراقب این نکات باشید:
- استفاده از آداپتورهای فست شارژ شیائومی و سامسونگ (۳۳W، ۶۷W و بالاتر): این شارژرها میتوانند شوک ولتاژی وارد کرده و ایسی شارژ برد پاد را در یک ثانیه بسوزانند. همیشه از شارژر ۵ ولت ۱ آمپری (۵W) یا پورت USB کامپیوتر استفاده کنید.
- تست ابزار فلزی داخل پورت روشن: فرستادن سوزن خیاطی یا سنجاق سر به داخل پورت وقتی باتری وصل است، باعث اتصال کوتاه میان پایه VBUS و GND شده و میکروکنترلر دستگاه را متلاشی میکند.
- فشار زیاد به کابل در حال شارژ: ویپینگ (پک زدن) با دستگاه هنگامی که به شارژر وصل است، فشار زیادی به پورت وارد میکند و باعث شکستن شاسی پورت از روی برد میشود.
- استفاده از الکل صنعتی معمولی یا آب: الکلهای درصد پایین حاوی درصد زیادی آب هستند که زیر چیپست باقی مانده و باعث اکسیداسیون و سولفاته شدن قطعات الکترونیکی میشوند.
عیبیابی سریع مشکلات شارژ
اگر با مشکل خاصی روبرو شدهاید، جدول زیر سناریوهای رایج و سریعترین راه حل عملی را نشان میدهد:
-
مشکل: پاد شارژ نمیشود ولی پورت کاملاً تمیز است.
راهحل: کابل را عوض کنید. از کابلهای معمولی (غیر فست) و یک کلگی شارژ قدیمی ۱ آمپری استفاده کنید. اگر باز هم شارژ نشد، باتری به ولتاژ بحرانی زیر ۳.۲ ولت رسیده و نیاز به شوک دادن دستی باتری دارد. -
مشکل: فقط در صورت زاویهدار نگه داشتن کابل، چراغ شارژ روشن میشود.
راهحل: پایه لحیم مثبت یا منفی پشت پورت شارژ قطع شده است. دستگاه باید باز شود و با نوک هویه داغ، پایه مجدداً شارژ لحیم شود. -
مشکل: به محض وصل کردن کابل، بدنه پاد به شدت داغ میشود.
راهحل: ایسی شارژ داغ کرده و سوخته است (اتصال کوتاه داخلی). کابل را فوراً بکشید. چیپ شارژ باید توسط تعمیرکار تعویض شود یا کل دستگاه جایگزین گردد. -
مشکل: چراغ LED حین شارژ به صورت مداوم قرمز باقی میماند و سبز نمیشود.
راهحل: باتری فاسد شده و قابلیت ذخیره کامل ظرفیت خود را از دست داده است. تعویض سلول باتری داخلی (معمولاً لیتیوم-پلیمر) مشکل را حل میکند.
پرسشهای متداول
آیا میتوان پاد سیستم را با شارژر پاوربانک شارژ کرد؟
بله، اما تنها در صورتی که پاوربانک دارای خروجی استاندارد ۵ ولت و ۱ آمپر باشد یا حالت Low Current Charging (شارژ کمجریان مخصوص مچبند و هدفون) داشته باشد.
هزینه تعویض پورت شارژ پاد سیستم چقدر است؟
قطعه پورت Type-C یا Micro-USB قیمت بسیار کمی دارد، اما اجرت تعمیرات الکترونیک بسته به مدل دستگاه و میزان پیچیدگی باز شدن بدنه متغیر است. در مدلهای ارزانقیمت، گاه تعویض کل دستگاه اقتصادیتر است.
چرا پاد سیستم بعد از نفوذ جویس به پورت دیگر شارژ نمیشود؟
ایجوس حاوی پروپیلن گلیکول و گلیسرین است که رسانایی جزئی ایجاد کرده و روی پینها لایهای عایق و چسبنده میسازند. این لایه مانع عبور جریان میشود و در صورت ماندگاری، باعث خوردگی پایههای مس میشود.
آیا استفاده از اسپری ناهید قرمز برای تمیز کردن پورت شارژ پاد مناسب است؟
خیر، اسپری ناهید قرمز حاوی روغن است و چربی متراکم ایجاد میکند. شما باید از اسپری ناهید آبی (مخاطبین خشک) یا الکل ایزوپروپیل خالص استفاده کنید تا هیچ پسماندی باقی نگذارد.
سوالات متداول
علت اصلی شارژ نشدن پاد سیستم چیست؟
اصلیترین علتها شامل تجمع پرز و کثیفی در سوکت، شکستگی پایههای لحیم بر اثر ضربه، و استفاده از شارژرهای فست گوشی است که باعث آسیب به ایسی شارژ میشود.
آیا میتوان پورت شارژ پاد سیستم را با سوزن تمیز کرد؟
خیر، استفاده از سوزن یا ابزارهای فلزی باعث ایجاد اتصال کوتاه در پینها و سوختن برد میشود. همواره از خلال دندان چوبی و الکل ایزوپروپیل بالای ۹۰ درصد استفاده کنید.
چرا نباید پاد سیستم را با شارژر فست شارژ کرد؟
پاد سیستمها مدار مدیریت توان پیشرفته ندارند. ولتاژ و جریان بالای شارژرهای فست باعث داغ شدن شدید و سوختن سریع ایسی شارژ دستگاه میشود.
اگر با تمیز کردن پورت مشکل حل نشد چه کنیم؟
در صورت عدم رفع مشکل، پایههای سوکت دچار لحیمسردی یا شکستگی شدهاند و باید با هویه و فلکس مجدداً شارژ لحیم شوند یا سوکت به طور کامل تعویض گردد.
